Die Offene Schallwand (OB)

Grundsätzliches

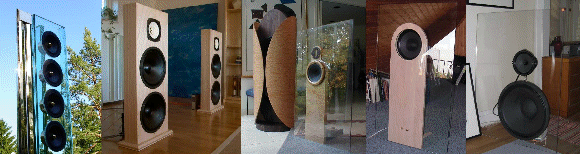

Eine Offene Schallwand (englisch: Open Baffle OB) zu bauen ist einfach: Jede (nicht zu kleine) Platte mit einem Loch für ein Lautsprecherchassis darin erfüllt die Definition. Eine funktionierende Offene Schallwand zu bauen ist weitaus schwieriger, denn eine entscheidende Rolle für den Erfolg spielen die Form der Schallwand, das Lautsprecherchassis und seine Platzierung auf der Wand sowie die Position der Offenen Schallwand im Raum.

Diese Seiten sollen keine Bauanleitung für Offene Schallwände sein, sondern Hilfe zur Selbsthilfe geben. Ich versuche, die wichtigsten Grundlagen einigermaßen verständlich zu erläutern und verweise für exaktere Herleitungen und Hintergründe auf die einschlägigen Quellen im Netz.

Leider gibt es noch keine durchgängige Entwicklungs- bzw. Simulationsumgebung für Offene Schallwände, sondern nur isolierte Tools für einzelne Aspekte. Im deutschen Sprachraum fehlt meines Wissens auch eine fundierte theoretisch/praktische Gesamtdarstellung, wie sie Siegfried Linkwitz im Englischen geleistet hat. Im Vergleich dazu ist diese Sammlung nur ein erster Ansatz, Basiswissen zusammenzutragen.

Bitte beachten Sie:
Die im folgenden gezeigten Frequenzgänge sind mit den Simulationsprogrammen EDGE (E), Boxsim (B), XLbaffle (X) und M.J. Kings Worksheets (K) hergestellt. EDGE geht dabei von einem Lautsprecherchassis aus, das einen ideal linearen Frequenzgang in unendlicher Schallwand hat. Alle anderen Programme berücksichtigen die jeweiligen Chassisdaten. Die Abbildungen sind nur mit den Kürzeln (E), (B), (X) und (K) gekennzeichnet. Die Bezugs-/Downloadquellen für diese Programme sind in Kap. 6 genannt.

Im Sinne einer einfachen und übersichtlichen Darstellung beziehen sich alle Betrachtungen und Diagramme der Kap. 1-4 auf Offene Schallwände im Freifeld. Das führt unterhalb von ~500 Hz zu Ergebnissen, die im Vergleich zum praktischen Einsatz im Raum bis zu 6 dB weniger Bass zeigen. Einflüsse von Fußboden oder Raumwänden werden erst ab Kap. 5 diskutiert.

Wenn Sie sich noch umfassender, intensiver und unabhängig vom Internet über die Dimensionierung und Aufstellung von Dipol-Lautsprechern informieren möchten, laden Sie sich am Besten mein PDF Dipol Schallwand herunter.
